Руководство пользователя

Numa Collider предназначен для управления виртуальной инфраструктурой, созданной на базе серверной виртуализации Numa vServer (далее – Numa vServer) посредством графического веб-интерфейса пользователя.

С помощью Numa Collider можно:

• управлять (создавать/настраивать/удалять) хранилищами данных, серверами, пулами, виртуальными машинами (далее – ВМ), развернутыми на инфраструктуре;
• импортировать и экспортировать ВМ;
• создавать резервные копии ВМ (полные копии, снимки состояний, дельта-копии, копии для аварийного восстановления) и восстанавливать данные из таких копий;
• создавать резервные копии метаданных (как пула, так и конфигурации Numa Collider) и восстанавливать данные из таких копий;
• создавать расписания для автоматического выполнения операций;
• отслеживать состояние инфраструктуры (сведения об утилизации ресурсов, сигналы тревоги, незавершенные задачи, наиболее загруженные хранилища и количество включенных ВМ).

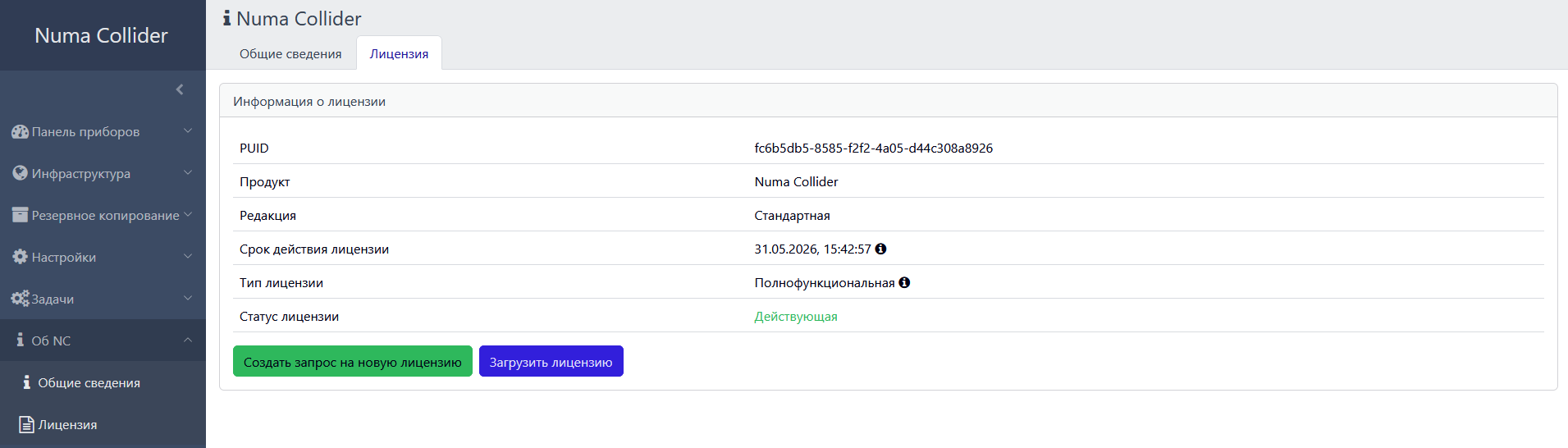

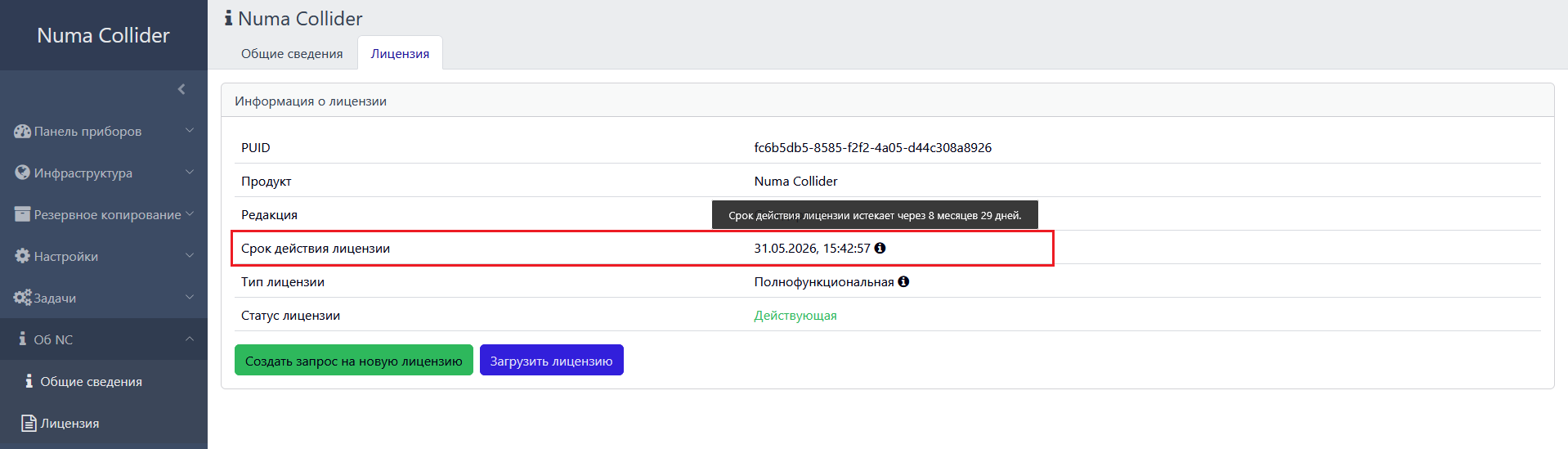

Функциональные особенности редакций#

Установка#

Numa Collider, вне зависимости от редакции, предоставляется в виде виртуальной машины, предназначенной для развертывания и работы на Numa vServer.

Для развертывания Numa Collider на Numa vServer должны быть доступны следующие ресурсы:

• виртуальные процессоры (vCPU) – 2 шт.;
• оперативная память (RAM) – 2 Гб;
• свободный объем на хранилище – 20 Гб.

Установка Numa Collider осуществляется путем импорта ВМ Numa Collider на Numa vServer.

Копирование образа ВМ#

Для выполнения импорта ВМ необходимо обладать правами локального суперпользователя (root) на Numa vServer.

Копирование образа ВМ на Numa vServer может быть выполнено либо при помощи утилиты SCP (SSH), либо с USB-флеш-накопителя.

Копирование при помощи утилиты SCP#

В консоли компьютера, на котором расположен файл ВМ Numa Collider, выполните следующую команду:

1

scp ncvm_<имя-редакции>.xva root@<ip-адрес-сервера>:~/

Файл будет скопирован в домашний каталог пользователя root на Numa vServer.

Копирование при помощи USB-флеш-накопителя#

1. Скопируйте файл виртуальной машины Numa Collider на USB-флеш-накопитель.
2. Авторизуйтесь в Numa vServer под учетной записью root.

3. Подключите USB-флеш-накопитель к устройству с Numa vServer и узнайте имя USB-флеш-накопителя:

   КомандаПример вывода

   1

   lsblk

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

   [root@vserver:~]# lsblk sda 8:0 0 223,6G 0 disk ├─sda1 8:1 0 200M 0 part ├─sda2 8:2 0 1,5G 0 part │ └─vrootfs 253:1 0 440,1M 1 dm / ├─sda3 8:3 0 1,5G 0 part │ └─vrootfs 253:1 0 440,1M 1 dm / ├─sda4 8:4 0 60M 0 part │ └─vrootfs 253:1 0 440,1M 1 dm / ├─sda5 8:5 0 60M 0 part │ └─vrootfs 253:1 0 440,1M 1 dm / ├─sda6 8:6 0 60G 0 part /var/lib │ /root │ /home │ /var/data ├─sda7 8:7 0 60G 0 part └─sda8 8:8 0 100,3G 0 part └─VG_XenStorage--6204d235--930d--78b0--5d21--22dc97c478b9-MGT 253:0 0 4M 0 lvm sdb 8:32 1 7,7G 0 disk └─sdb1 8:33 1 7,7G 0 part nvme0n1 259:0 0 238,5G 0 disk └─nvme0n1p1 259:2 0 238,5G 0 part

   Примечание

   В данном примере имя установленного USB-флеш-накопителя «sdb1».

4. Смонтируйте USB-флеш-накопитель:

   1	mount /dev/sdb1 /mnt

   Примечание

   В данном примере имя установленного USB-флеш-накопителя «sdb1».

5. Скопируйте файл виртуальной машины Numa Collider в домашний каталог:

   1	cp /mnt/ncvm_<имя-редакции>.xva ~/

Импорт ВМ#

Для импорта ВМ выполните следующую команду в консоли Numa vServer:

1

xe vm-import filename=ncvm_<имя-редакции>.xva sr-uuid=<sr-uuid>

По завершении импорта в консоли будет выведен uuid ВМ.

Запуск ВМ#

Для запуска ВМ выполните следующую команду в консоли Numa vServer:

1

xe vm-start vm=ncvm_<имя-редакции>

Определение IP-адреса ВМ#

Для определения IP-адреса ВМ выполните следующую команду в консоли Numa vServer:

1

xe vm-list params=name-label,networks | grep -A 1 ncvm_<имя-редакции>

В выводе консоли будет указан IP-адрес ВМ.

Если в качестве интерфейса управления на Numa vServer используется не сетевой интерфейс Eth0, то необходимо перенести VIF ВМ в другую сеть. Для этого:

1. Узнайте параметры сети для ВМ:

   КомандаПример вывода

   1	xe vm-vif-list name-label=ncvm_<имя-редакции>

   1 2 3 4 5 6 7

   [root@vserver:~]# xe vm-vif-list name-label=ncvm_max uuid ( RO) : f2504aa9-98fc-e32c-bb2d-a5af7a3d7e1f vm-name-label ( RO): ncvm_max device ( RO): 0 MAC ( RO): 8e:7a:df:cd:e4:ac network-uuid ( RO): a98e8fde-6a84-4726-6df0-21fb39e07c18 network-name-label ( RO): Pool-wide network associated with eth0

   Примечание

   В данном примере в качестве интерфейса управления на Numa vServer используется сетевой интерфейс Eth1.

2. Узнайте UUID для сети:

   КомандаПример вывода

   1	xe network-list

   1 2 3 4 5 6 7 8 9 10 11 12

   [root@vserver:~]# xe network-list uuid ( RO) : a98e8fde-6a84-4726-6df0-21fb39e07c18 name-label ( RW): Pool-wide network associated with eth0 name-description ( RW): bridge ( RO): xenbr0 uuid ( RO) : 5e8119f9-b06d-6f54-9a1a-02d151881613 name-label ( RW): Pool-wide network associated with eth1 name-description ( RW): bridge ( RO): xenbr1

3. Перенесите UUID сети для ВМ на управляющий:

   КомандаПример ввода

   1	xe vif-move uuid=<uuid> network-uuid=<network-uuid>

   1	[root@vserver:~]# xe vif-move uuid=f2504aa9-98fc-e32c-bb2d-a5af7a3d7e1f network-uuid=5e8119f9-b06d-6f54-9a1a-02d151881613

   где в качестве <uuid> укажите uuid ВМ, VIF которой необходимо перенести, в качестве <network-uuid> укажите uuid сетевого адаптера.

4. Выполните перезагрузку ВМ:

   1	xe vm-reboot vm=ncvm_<имя-редакции>

   или

   1	xe vm-reboot uuid=<vm-uuid>

5. Проверьте измененные параметры сети для ВМ:

   КомандаПример вывода

   1	xe vm-vif-list name-label=ncvm_<имя-редакции>

   1 2 3 4 5 6 7

   [root@vserver:~]# xe vm-vif-list name-label=ncvm_demo_max uuid ( RO) : f2504aa9-98fc-e32c-bb2d-a5af7a3d7e1f vm-name-label ( RO): ncvm_demo_max device ( RO): 0 MAC ( RO): 8e:7a:df:cd:e4:ac network-uuid ( RO): 5e8119f9-b06d-6f54-9a1a-02d151881613 network-name-label ( RO): Pool-wide network associated with eth1

6. Выполните команду для определения IP-адреса ВМ:

   1	xe vm-list params=name-label,networks | grep -A 1 ncvm_<имя-редакции>

Первый вход в Numa Collider#

В адресной строке вашего браузера введите IP-адрес, полученный в предыдущем разделе.

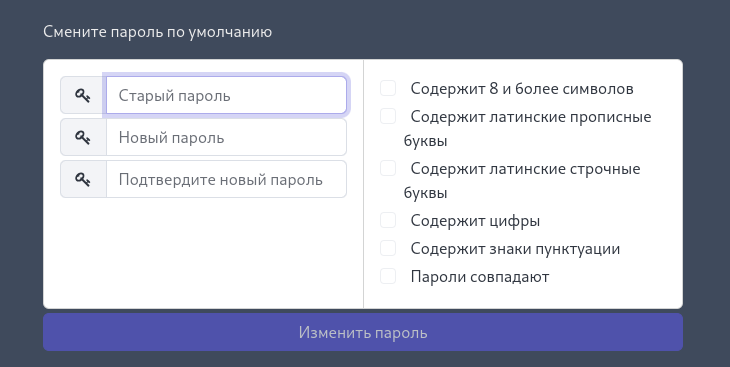

В Numa Collider по умолчанию предустановлен пользователь с логином admin и паролем admin.

Подключение Numa Collider к серверу Numa vServer#

Для подключения Numa Collider к Numa vServer перейдите в меню Инфраструктура или Настройки → Серверы.

В Настройки → Серверы введите следующие данные для подключения к Numa vServer:

• метка – внутренняя метка (тег), используемая в Numa Collider;
• адрес* – IP-адрес Numa vServer;
• пользователь* – пользователь Numa vServer с правами или ролью LSU, либо пользователь с ролью Pool Admin;
• пароль* – пароль пользователя;
• разрешить неавторизованные сертификаты* – если в вашей инфраструктуре еще не используются доверенные сертификаты (TLS), то переведите выключатель в положение .

После ввода аутентификационных данных нажмите кнопку Подключить. Если при вводе не было допущено ошибок, то в списке появится подключенный Numa vServer.

Управление инфраструктурой#

Подключение хранилищ#

Прежде чем приступить к созданию виртуальной машины, необходимо создать хранилища для установочных ISO-образов и для накопителей виртуальных машин.

Хранилища для установочных ISO-образов#

Numa vServer и Numa Collider поддерживают три типа хранилищ для установочных ISO-образов:

1. Local – локальное хранилище, этот тип хранилища создается и работает на локальной файловой системе Numa vServer. Для копирования ISO-образов на этот тип хранилища можно использовать утилиту SCP или копирование с извлекаемого накопителя, подключенного к серверу. Не рекомендуется использовать данный тип хранилища, если в инфраструктуре:
   • будет более одного сервера;
   • предполагается создание общего пула вычислительных ресурсов;
   • будет проводиться интенсивная работа с большим количеством ISO-образов.
2. NFS ISO – внешнее (удаленное) хранилище, доступ к которому осуществляется посредством протокола NFS. Доступ может быть как общим в случае подключения его к пулу, так и одиночным в случае подключения его к одному серверу.
3. SMB – внешнее (удаленное) хранилище, доступ к которому осуществляется посредством протокола CIFS/SMB. Доступ может быть как общим в случае подключения его к пулу, так и одиночным в случае подключения его к одному серверу.

Подключение локального хранилища ISO-образов#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища ISO SR → Local.
3. В разделе «Параметры» укажите путь, где хранятся образы – /var/isos.
4. Нажмите Создать.

Если все шаги выполнены правильно, то будет выполнен переход на страницу созданного хранилища.

Подключение NFS-хранилища ISO-образов#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища ISO SR → NFS ISO.
3. В разделе «Параметры» укажите IP-адрес или FQDN удаленного хранилища.
4. Нажмите .
5. Выберите версию протокола NFS (по умолчанию – 3.0).
6. Выберите путь, где хранятся образы (в данном примере /storage/iso).
7. Нажмите Создать.

Если все шаги выполнены правильно, то будет выполнен переход на страницу созданного хранилища.

Подключение SMB-хранилища ISO-образов#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища ISO SR → SMB.
3. В разделе «Параметры»:
   • укажите IP-адрес или FQDN;
   • укажите путь до общего каталога в хранилище в формате \\адреc\папка;
   • введите имя пользователя и пароль (если доступ к общей папке без пароля или гостевой, то попробуйте вести guest в обоих полях).
4. Нажмите Создать.

Если все шаги выполнены правильно, то будет выполнен переход на страницу созданного хранилища.

Хранилища для накопителей виртуальных машин#

Поддерживаемые типы хранилищ для накопителей виртуальных Numa vServer и Numa Collider:

Подключение локального хранилища накопителей ВМ (EXT)#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее» выполните следующие действия:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища VDI SR → ext (local).

3. В разделе «Параметры» укажите путь до устройства, например, /dev/sdb.

   Внимание!

   Данное устройство будет отформатировано и все данные на нем будут удалены.

4. Нажмите Создать.

Подключение локального хранилища накопителей ВМ (LVM)#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища VDI SR → LVM (local).

3. В разделе «Параметры» укажите путь до устройства, например, /dev/sdb.

   Внимание!

   Данное устройство будет отформатировано и все данные на нем будут удалены.

4. Нажмите Создать.

Подключение общего хранилища накопителей ВМ (iSCSI)#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища VDI SR → iSCSI.
3. В разделе «Параметры»:
   • укажите IP-адрес или FQDN целевого хранилища (iSCSI target);
   • если для подключения хранилища необходимо авторизоваться, то нажмите на пункт «С авторизацией», введите имя пользователя и пароль для доступа к хранилищу.
4. Нажмите .
5. Выберите IQN хранилища.
6. Выберите LUN.
7. Нажмите Создать.

Внимание!

NC1.2

При выборе LUN, подключаемого впервые, отобразится оповещение о первичном подключении LUN. Нажмите OK:

При выборе ранее использовавшегося LUN отобразится оповещение о вторичном подключении LUN. Нажмите OK:

Подключение общего хранилища накопителей ВМ (NFS)#

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажите имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища VDI SR → NFS.
3. В разделе «Параметры» укажите IP-адрес или FQDN удаленного хранилища.
4. Нажмите .
5. Выберите версию протокола NFS (по умолчанию – 3.0).
6. Выберите путь для создания нового хранилища.
7. Нажмите Создать.

Подключение общего хранилища накопителей ВМ (SMB/CIFS)#

NC1.2

1. Перейдите в меню Добавить → Хранилище.
2. В разделе «Общее»:
   • из списка подключенных серверов выберите сервер, к которому будет подключаться хранилище;
   • укажиет имя хранилища;
   • укажите описание хранилища;
   • выберите тип хранилища VDI SR → SMB.
3. В разделе «Параметры»:
   • укажите IP-адрес или FQDN;
   • укажите путь до общего каталога в хранилище в формате \\адреc\папка;
   • введите имя пользователя и пароль (если доступ к общей папке без пароля или гостевой, то попробуйте ввести «guest» в обоих полях).
4. Нажмите Создать.

Установка и настройка виртуальных машин#

Установка виртуальной машины#

Перед установкой виртуальной машины:

1. Подключите ISO-хранилище согласно разделу Хранилища для установочных ISO-образов.
2. Добавьте в ISO-хранилище установочный образ ОС.
3. Разместите установочный образ ОС в каталоге, который ранее был создан для ISO-хранилища.

Для установки виртуальной машины выполните следующие действия:

1. Перейдите в меню Добавить → ВМ.
2. На странице «Создать новую ВМ» выберите пул, в котором будет работать ВМ.

3. В разделе «Информация»:

   • выберите шаблон виртуальной машины «CentOS 8»;
   • задайте имя виртуальной машине;
   • задайте описание создаваемой ВМ (необязательное поле).



   Предупреждение

   Изменение значений параметров производительности и накопителей ниже заданных шаблоном приведет к ошибке установки ВМ.

4. В разделе «Параметры установки»:

   • активируйте переключатель « ISO/DVD»;
   • в форме «Выбрать накопитель...» выберите установочный образ ОС.

5. Нажмите Создать.



6. Выполните установку ОС CentOS 8, следуя указаниям инсталлятора (инструкция по установке «CentOS 8» расположена на официальном сайте).



7. После успешной установки размонтируйте установочный образ ОС. Для этого нажмите и перезагрузите виртуальную машину.

После окончания процесса установки виртуальная машина «CentOS 8» будет готова к использованию. Для реализации полного функционала Numa vServer рекомендуется установить гостевой агент.

Установка гостевого агента#

В большинстве дистрибутивов Linux драйверы паравиртуализации установлены по умолчанию. Данные драйверы необходимы для увеличения производительности ВМ. Гостевой агент Numa vServer предоставляет дополнительную информацию о виртуальной машине хосту. Рекомендуется установить гостевой агент на каждой виртуальной машине с ОС семейства Linux, чтобы включить динамическое управление памятью (DMC).

Для установки гостевого агента выполните следующие действия:

1. Включите созданную ранее виртуальную машину с ОС CentOS 8.

2. Во вкладке «Консоль» примонитируйте установочный образ гостевого агента, раскрыв выпадающий список в поле «Выбрать накопитель...» и выбрав «guest-tools.iso».



3. Выполните команду lsblk для просмотра списка подключенных накопителей:

   КомандаПример вывода

   1

   lsblk

   1 2 3 4 5 6 7 8 9

   [root@vserver:~]# lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sr0 11:0 1 82,3M 0 rom xvda 202:0 0 10G 0 disk ├─xvda1 202:1 0 1K 0 part /boot └─xvda2 202:2 0 9M 0 part ├─cs-root 253:0 0 8G 0 lvm / └─cs-swap 253:1 0 1G 0 lvm [SWAP]

   Примечание

   В данном примере подключенный образ отображается как /dev/sr0.

4. Примонтируйте диск:

   1	sudo mount /dev/sr0 /mnt

5. Проверьте путь, по которому был смонтирован установочный образ гостевого агента, выполнив команду:

   КомандаПример вывода

   1

   lsblk

   1 2 3 4 5 6 7 8 9

   [root@vserver:~]# lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sr0 11:0 1 82,3M 0 rom /mnt xvda 202:0 0 10G 0 disk ├─xvda1 202:1 0 1K 0 part /boot └─xvda2 202:2 0 9M 0 part ├─cs-root 253:0 0 8G 0 lvm / └─cs-swap 253:1 0 1G 0 lvm [SWAP]

6. Перейдите в каталог с установочным скриптом гостевого агента:

   1	cd /mnt/Linux

7. Запустите скрипт установки:

   КомандаПример вывода

   1	sudo ./install.sh

   1 2 3 4 5 6 7 8 9

   [root@vserver:~]# sudo ./install.sh [sudo] password for test: *ввести пароль пользователя root* Detected `CentOS Stream release 8' (centos version 8). The following changes will be made to this Virtual Machine: * update arp_notify sysctl. * packages to be installed/upgraded: - xe-guest-utilities_7.12.0-1.x86_64.rpm Continue? [y/n]

8. Дайте согласие на установку, нажав клавишу Y:

   КомандаПример вывода

   1	Continue? [y/n] Y

   1 2 3 4 5 6 7

   Continue? [y/n] Y Verifying... ################################# [100%] Preparing... ################################# [100%] Updating / installing... 1:xe-guest-utilities-7.12.0-1 ################################# [100%] You should now reboot this Virtual Machine.

9. Размонтируйте образ гостевого агента, нажав .

10. Перезагрузите виртуальную машину.

После перезагрузки виртуальная машина будет полностью готова к работе.

Смена IP-адреса в Numa Collider#

1. Авторизуйтесь в ВМ, используя логин и пароль ncadmin.

2. В консоли ВМ введите команду:

   1

   nmtui

3. Выберите пункт «Edit a connection».



4. Выберите соединение «System eth0».



5. Во вкладке «IPv4 CONFIGURATION» выберите тип подключения «Manual».



6. В поле «Addresses» введите IP-адрес и маску сети, например: 172.16.1.1/16.

7. В поле «Gateway» введите IP-адрес шлюза по умолчанию, например: 172.16.1.254.
8. При наличии или необходимости введите DNS-серверы и домен поиска.
9. По окончании ввода нажмите «OK».
10. С помощью двух последовательных нажатий клавиши Esc выйдите из nmtui.
11. Откройте в браузере Numa Collider, используя новый адрес.

Установка статического IP-адреса в Numa Collider при отсутствии DHCP#

Для смены IP-адреса ВМ c Numa Collider выполните следующие действия:

1. Авторизуйтесь под локальным суперпользователем root в консоли Numa vServer.

2. Определите ID виртуальной машины с Numa Collider:

   1

   xl list



3. Выполните подключение к консоли ВМ с Numa Collider:

   1	xl console <ID_ВМ>

4. Авторизуйтесь в ВМ, используя логин и пароль ncadmin.



5. В консоли введите команду:

   1	sudo nmtui



6. Выберите пункт «Edit a connection» и нажмите Enter..



7. Выберите соединение «System eth0» и нажмите Enter.



8. Во вкладке «IPv4 CONFIGURATION» выберите тип подключения «Manual».

9. В поле «Addresses» введите IP-адрес и маску сети.

10. В поле «Gateway» введите IP-адрес шлюза по умолчанию.



11. При наличии или необходимости введите DNS-серверы и домен поиска.

12. По окончании ввода нажмите «OK».



13. Нажатием клавиши Esc выйдите в меню.

14. Выберите пункт «Activate a connection» и нажмите Enter.



15. Для применения настроек деактивируйте и снова активируйте соединение. Для этого выберите необходимый интерфейс, далее «Deactivate».



16. Убедитесь, что значение изменилось на «Activate» и нажмите Enter.



17. Нажатием клавиши Esc выйдите в меню и нажмите «OK».

18. Выполните команду для проверки настроенных параметров:

    1	ip a sh dev eth0



19. Для выхода из консоли ВМ Numa Collider используйте комбинацию клавиш Ctrl+].

20. Откройте в браузере Numa Collider, используя новый адрес.

Изменение имени хоста Numa Collider#

NC1.2

Для смены имени хоста Numa Collider можно воспользоваться следующими вариантами:

Вариант №1: ввод управляющей команды в консоли ВМ Numa Collider#

1. Авторизуйтесь в ВМ Numa Collider, используя логин и пароль ncadmin.
2. Определите текущее имя хоста Numa Collider:

   1

   hostname

3. Введите управляющую команду для смены имени хоста (в данном примере новое имя - collider-example-ru):

   1	sudo hostnamectl set-hostname --static collider-example-ru

   Примечание

   Параметры имени хоста:

   • Длина имени не должно превышать 64 символов
   • Имя хоста может содержать алфавит (A-Z), цифры (0-9), знак минус (-) и подчеркивание (_)
   • Имя хоста не должно содержать точку (.)

4. Выполните проверку настроенного параметра:

   1

   hostname



5. Для отображения нового имени хоста перезагрузите ВМ Numa Collider:

   1

   reboot

Вариант №2: воспользоваться утилитой nmtui#

1. Авторизуйтесь в ВМ Numa Collider, используя логин и пароль ncadmin.
2. Определите текущее имя хоста Numa Collider:

   1

   hostname

3. Запустите утилиту nmtui с правами суперпользователя:

   1	sudo nmtui

4. Выберите пункт «Set system hostname».



5. В строке «Hostname» удалите прежнее имя хоста и введите новое:

   Примечание

   Параметры имени хоста:

   • Длина имени не должно превышать 64 символов
   • Имя хоста может содержать алфавит (A-Z), цифры (0-9), знак минус (-) и подчеркивание (_)
   • Имя хоста не должно содержать точку (.)





6. Подтвердите внесённые изменения, нажав «ОК»:



7. С помощью двух последовательных нажатий клавиши Esc выйдите из nmtui;

8. Для отображения нового имени хоста перезагрузите ВМ Numa Collider:

   1

   reboot

9. В консоли ВМ выполните проверку настроенного параметра:
